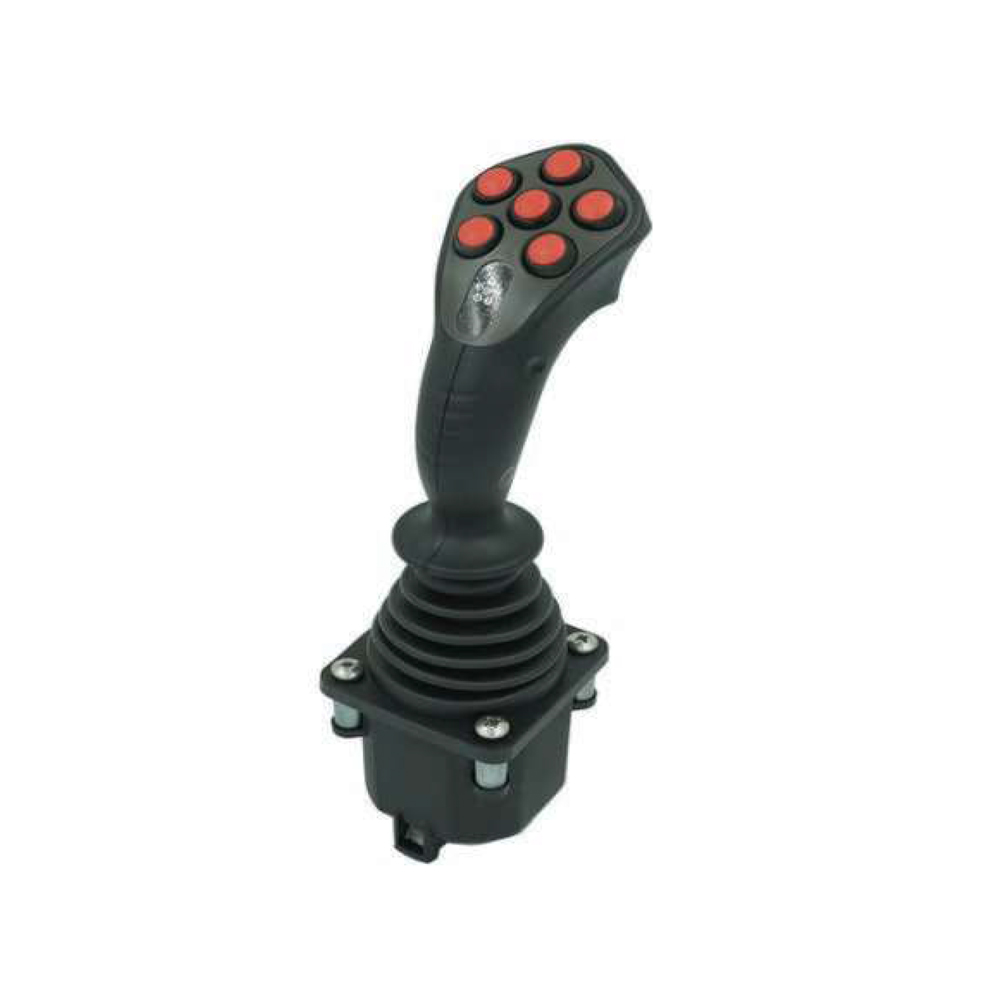

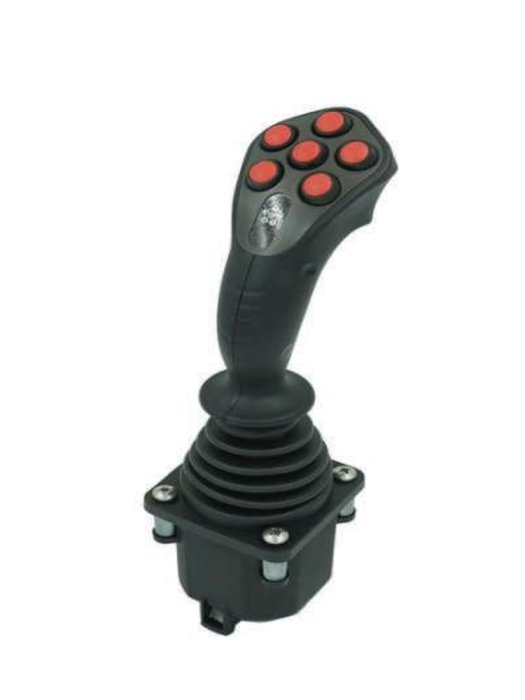

Многоосевой джойстик серии LT60

Особенности Джойстика

• Джойстик промышленного исполнения;
• Пружинный возврат в центральное положение;
• Определение положения датчиком Холла;
• Доступны различные выходные сигналы.
• Различная ручка, различное количество и расположение кнопочных
переключателей опционально.

Техническая информация

Механические характеристики

Угол наклона                                  ±32° (потенциометр) ±20° (датчик Холла)
Рабочий сопротивление                5 Н (50 Нмакс)
Механический допуск                    ±0,5°
Рабочая температура                    -30℃～+80℃
Степень защиты                             IP65
Количество циклов                         >5 миллионов циклов (эффект Холла)
                                                         >2 миллионов циклов (потенциометр)

Электрические  параметры

Потенциометр
Напряжение питания < 36Vdc
5KΩ потенциометр, 0%~100%Vdc output
5KΩ потенциометр, 10%~90%Vdc output
5KΩ потенциометр, 25%~75%Vdc output
10KΩ потенциометр, 0%~100%Vdc output

Датчик Холла
Напряжение питания 5Vdc
выход на каждую ось 0.5~2.5~4.5Vdc
выход на каждую ось 0~2.5~5Vdc
выход на каждую ось 1.25~2.5~3.75Vdc
выход на каждую ось 1.0~2.5~4.0Vdc
выход на каждую ось 1.15~2.5~3.85Vdc

С электронным усилителем
18~36Vdc напряжение питания , -10V~0V~ + 10V output
18~36Vdc напряжение питания , +10V~ 0V~ +10V output
18~36Vdc напряжение питания , -5V~0V~ +5V output
18~36Vdc напряжение питания , +5V~0V~ + 5V output
 9~36Vdc напряжение питания , 2-wire system 4mA~12mA~20mA output
 9~36Vdc напряжение питания , 2-wite system 20mA~4mA~20mA output

CAN BUS
напряжение питания 9~36Vdc
J1939 Can 2.0B, адрес 33
J1939 Can 2.0B, адрес 34
J1939 Can 2.0B, адрес 35
J1939 Can 2.0B, адрес 36
